無堵型高效全自動滲透過濾裝置

（專利號：ZL 2013 1 0707615.3）

無堵型高效全自動滲透過濾裝置綜合介紹

本裝置分別專為工業生產（包括練鋼、石化、機械制造、礦山開采等重工業）、食品加工、生物制藥、電力等行業設計的?？筛鶕?jù)其行業特點及其對水處理過程的特殊要求特別研發的多種精度可選的無堵型高效全自動滲透過濾裝置。本裝置可針對上述各生產過程中所產生的污水、使用的原水、廢液進行處理，可有效去除水中的固體懸浮物，還可濾去水中游離油脂及乳化油，降低水中BOD5、CODcr含量。采用當前水處理領域水體過濾技術中世界領先的微濾技術，可使污染廢水通過過濾裝置后達到國家規定的排放標準或循環利用水質的要求。無堵型高效全自動滲透過濾裝置的過濾核心部件-陶瓷膜過濾管，它是由耐酸堿的陶瓷、剛玉砂等為主要原料，添加少量無機粘結劑及氧化鋯增強劑等多種原料科學配置而成，經素?zé)⒎鬯?、分?jí)、成型、制膜等工序加工而成。其主要機理為通過高溫鍛燒形成一種立體網孔結構微濾膜。陶瓷膜過濾管具有機械強度高、耐酸、耐堿、耐高溫、再生能力強等特點。陶瓷膜系列過濾元件是在傳統的多孔陶瓷過濾元件基礎上，經本公司技術人員近幾年來研制開發的一種高性能陶瓷表面過濾元件，它由機械強度高，過濾阻力小的陶瓷支撐體和孔徑較?。?/span>0.01-10μm）的表面膜過濾層組成。其結構特點是孔徑規格多，可適應各種水處理要求，它克服了傳統陶瓷過濾元件過濾精度低、過濾阻力大的缺點，具有傳統的陶瓷過濾元件和陶瓷膜過濾元件的雙重優點，我公司技術人員通過多次實驗研發還解決了陶瓷膜易堵使陶瓷膜不能正常使用的重大難題，目前產品已在市場上大量推廣應用。

陶瓷膜產品特色

傳統過濾一般采用鵝卵石、石英砂和無煙煤作為濾料，因?yàn)樗髯枇Υ?，加之廢水中含油、濾料容易結塊而產生盲區；而且，反沖洗時，由于反沖時間長期水量大，容易將濾料帶入水池和循環水系統，致使濾網、濾帽容易損壞且不易發現以及循環水道和噴嘴堵塞，迫使停機維修、更換濾料，最主要之處是由于過濾效果差，致使水質不好，影響生產和產品質量。

傳統的纖維過濾器使用效果也不佳，由于纖維過濾器不能除油，每年都起碼需要兩次加藥水停產除油，過濾后的水質也不能達到生產技術要求。

使用微孔陶瓷膜過濾的好處：

1、過濾效果好。由于過濾管精度高，孔徑在0.01-50微米，除油率達80-95%，粒徑大于1μm的懸浮物去除率達99%左右，基本上肉眼能看到的污染物都能被濾除；

2、使用簡單方便。正常生產時，只需打開進出口閥門即可持續獲得清潔循環用水，全自動反沖洗，反沖洗不影響過濾，過濾還能正常運行。因反沖洗是分組進行，一組反沖多組正常過濾。每組反沖洗僅需2-3秒鐘，無須更換濾料，陶瓷膜過濾管耐各種酸、堿、鹽：70℃以下絕大部分有機溶劑、無味、無毒、無異物溶出：熱穩定性能好。

3、再生效率高。采用簡易的氣體快速反吹法可以將受到堵塞的過濾材料進行高效又快速的再生，過濾材料的使用壽命長；

4、除油效果佳。目前工藝線路中，除過濾裝置外，還需另外安裝化學除油器，使用無堵型高效全自動滲透過濾裝置后，集過濾、除油于一體，省略了化學除油的安裝；

5、運行成本低。傳統的過濾裝置，運行費用高。如砂式過濾，每年需更換1-2次濾料，而且必須停產。纖維過濾器需要大量的藥水清洗纖維。而無堵型高效全自動滲透過濾裝置由于無須更換濾料，無須停機反沖洗，運行成本比傳統過濾裝置價廉。

工業專用無堵型高效全自動滲透過濾裝置工作原理

無堵型高效全自動滲透過濾裝置一般使用兩套，一套生產運行另一套備用。廢水自動進入過濾裝置經陶瓷膜過濾管微孔滲透流入清水池，或經由管網進行回用或排放。同時將雜質截留下來并沉積在過濾裝置底部的排污口，積集一定量時經排污口自動排出送入下道工序，經過陶瓷膜過濾管的過濾。水中%99的懸浮物和油分子基本被除去。設備運行一段時間后，在水流作用下，部分機械雜質會附著在陶瓷膜過濾管表面上，且會降低膜表面的膜通量，過濾水量下降，自動水位開關開啟，形成分組自動反沖洗。此時以保證陶瓷膜過濾管的過濾效果和過濾水量。根據具體情況也可設定時間進行自動反沖洗，過濾元件清洗采用氣反洗方式。過濾裝置運行時可以設置回流循環或不循環兩種方式，選擇回流循環方式時，循環水通過循環管道進入過濾裝置進口管道，待循環一定程度后將其排隊放掉，因此過濾裝置凈水出水率在99%以上。在不同行業和不同領域中應用，其工作原理有所不同。該設備運行可以人工操作，也可與微機連鎖自動控制。使設備實現完全自主化、智能化。

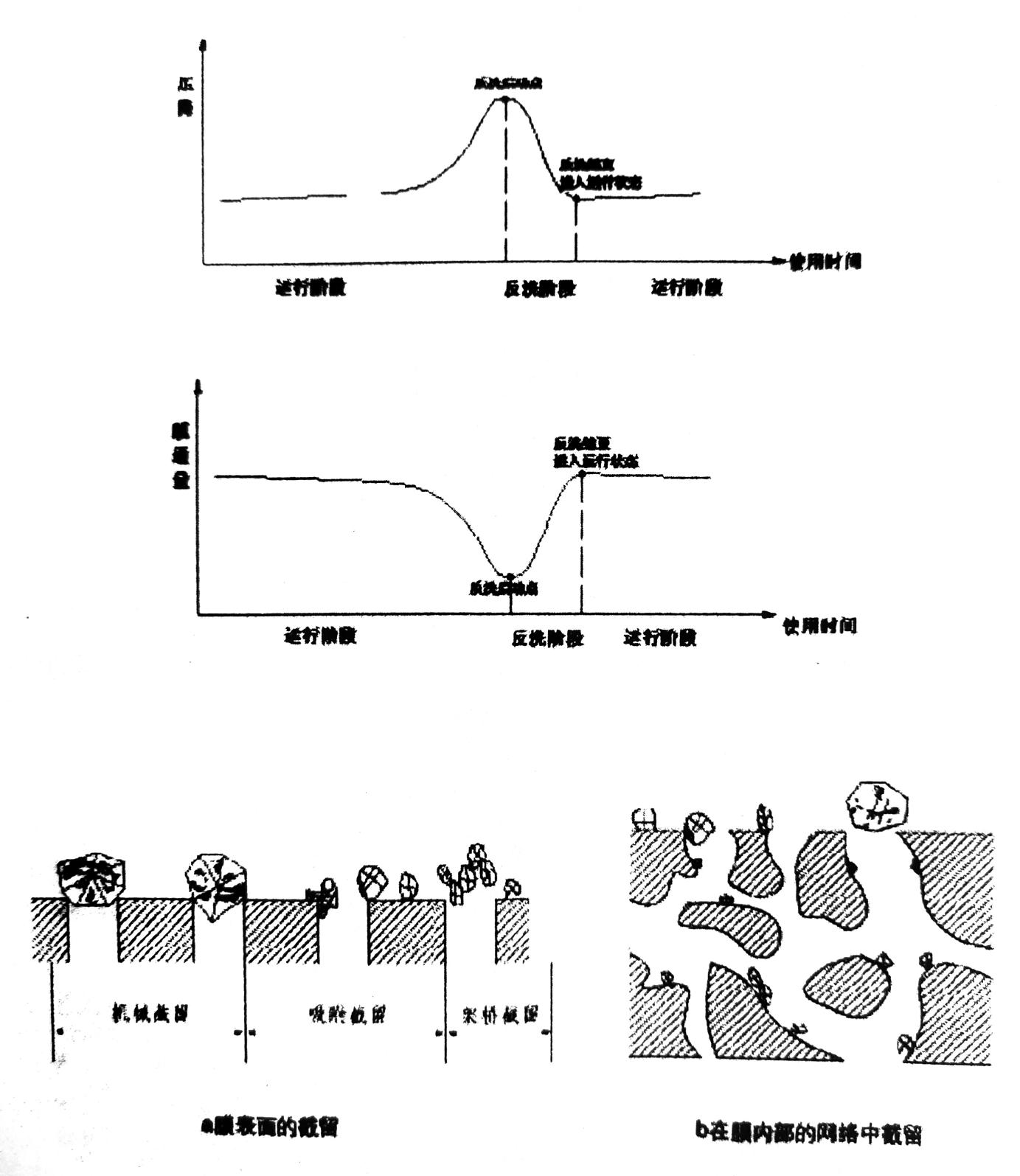

  陶瓷膜膜通量，壓降與使用時間的關系

陶瓷膜分離機理

陶瓷膜的物理結構對于過濾啟到了決定性的作用。此外，吸附和電性能等因素對截留也有一定的影響。微濾膜的截留作用機理因其結構上的差異而大體可分為如上圖所示的兩大類。

1、膜表面層截留

①機械截留作用，膜具有截留比它孔徑大或與之孔徑相當?shù)奈⒘５入s質的作用，此為篩分作用。

②物理作用或吸附截留作用，包括吸附和電性能的影響。

③架橋作用，通過電鏡可以觀察到，在孔的入口處，微粒因?yàn)榧軜蜃饔靡餐瑯涌杀唤亓簟?/span>

2、膜內部的截留

微粒截留在膜內部而不是在膜的表面。對于表面層截留而言，其過程接近于絕對過濾、易清洗。

應用領域

鋼廠化工廠廢水

• 鋼鐵工業循環冷卻水回用

• 鋼鐵廠冷軋乳化液廢水

• 印鈔擦版廢水

• 汽車行業含油乳化液廢水

• 機加工行業切消液，脫脂液廢水

• 油脂行業堿煉洗滌廢水

• 油脂行業 煉洗滌廢水

• 工業酸堿廢水

• 染料及漂染等高濃度COD/BOD廢水

• 含重金屬及放射性成分廢物水

• 電鍍行業廢水

• 研磨和微電子廢水

電力

• 化學水

• 煤場棧橋水

• 鍋爐脫硫廢水及除塵廢水

石油化工

• 化學溶液的精密過濾和凈化

• 催化劑的回收和富集

• 產品凈化分級濃縮

• 廢油凈化處理再生

• 油田注水凈化處理

礦山

        • 開采廢水、洗煤廢水、選礦廢水及飲用水

生物制藥

•  抗生素：硫酸枯桿菌素，頭孢菌素，肌苷，紅霉素等

•  發酵有機酸：乳酸、檸檬酸等

•  氨基酸：賴氨酸、谷氨酸、苯丙氨酸、甘氨酸等

•  維生素：維生素C、維生素B2、維生素B12

•  中成藥：各種單方復方口服液、注射劑、中藥提成物等

•  酶制劑：脂酸酶、蛋白酶等

•  生化產品：胸腺肽、干擾素、疫苗等

•  天然產物提取物：蔥根素、大豆多肽、天然色素、茶多酚等

食品飲料

•  乳品：牛初乳、酸奶、乳清蛋白殺菌和濃縮、蛋白質標準化

•  酒類：葡萄酒、啤酒、果酒、黃酒等

•  果樹汁：蘋果汁、紅莓子汁、鳳梨汁等

•  糖、甜菜糖、蔗糖、淀粉糖等

•  釀造制品：醬油、醋

•  茶葉深加工：茶飲料、兒萘等

•  大豆深加工：多肽、異黃酮、低聚糖 35

•  海洋動植物產品深加工

水質標準

項目	單位	參數
進水SS	mg/L	≤3000
出水SS	mg/L	≤3

設備運行參數

工作壓力		（MPa）	＜0.6
工作壓差		（MPa）	0.02-0.06
處理后	含油量	（mg/L）	≤5
	懸浮物含量	（mg/L）	≤3

陶瓷濾芯選型

陶瓷膜過濾管技術性能

耐酸度：≤98%

耐堿度：≤82%

氣孔率：≥35.5±0.2%

抗壓強度：11 MPa

抗彎強度：5.7±0.1 MPa

熱穩定性：250℃

孔徑：0.1-50μm

密度：1.45-1.52kg/m³

陶瓷膜濾料主要規格

管狀制品	直徑D(mm)	30	40	50	60	70	120	150	200	300
	壁厚	4	5	6-8	8-10	10-15	12-15	20	25	25
	長度	1000	1000	1000	1000	1000	1000	1000	1000	1000

陶瓷膜濾料主要微孔孔徑

過濾精度	0.5-10μm	0.5-1.0μm	0.1-0.5μm
對應型號	DN-DN
應用領域	工業生產	食品飲料	生化醫藥
